Nákladné sklápače s bočným otáčaním

1. Nákladné sklápače s bočným otáčaním Oproti tradičným zadným vyklápačom

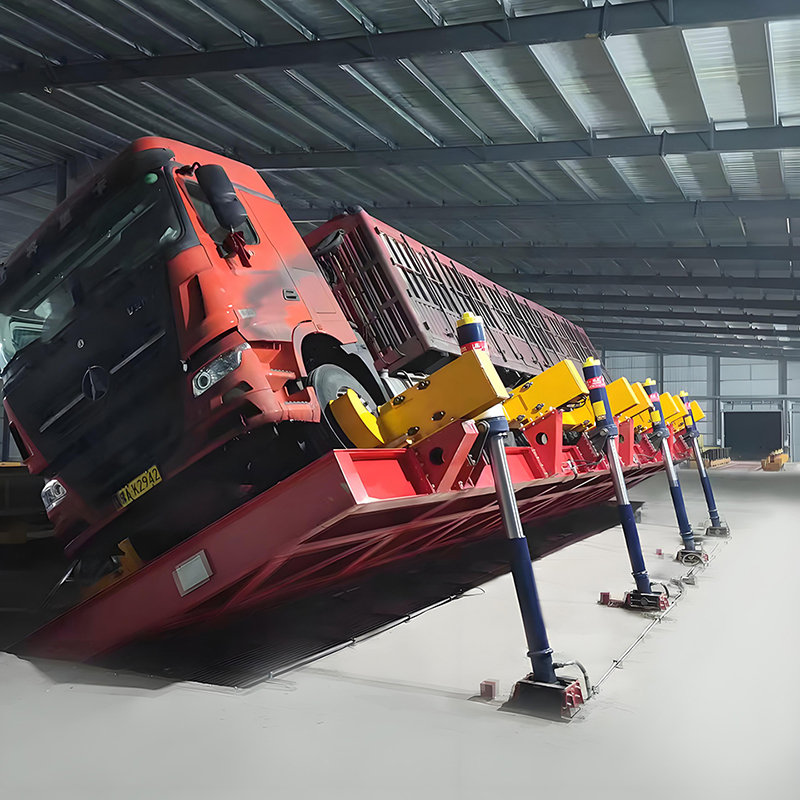

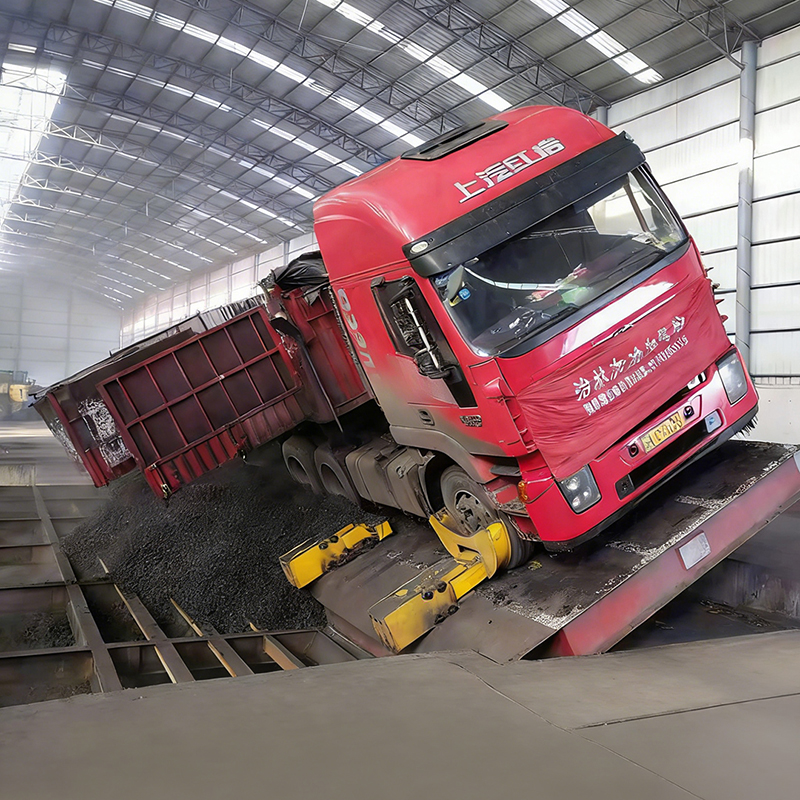

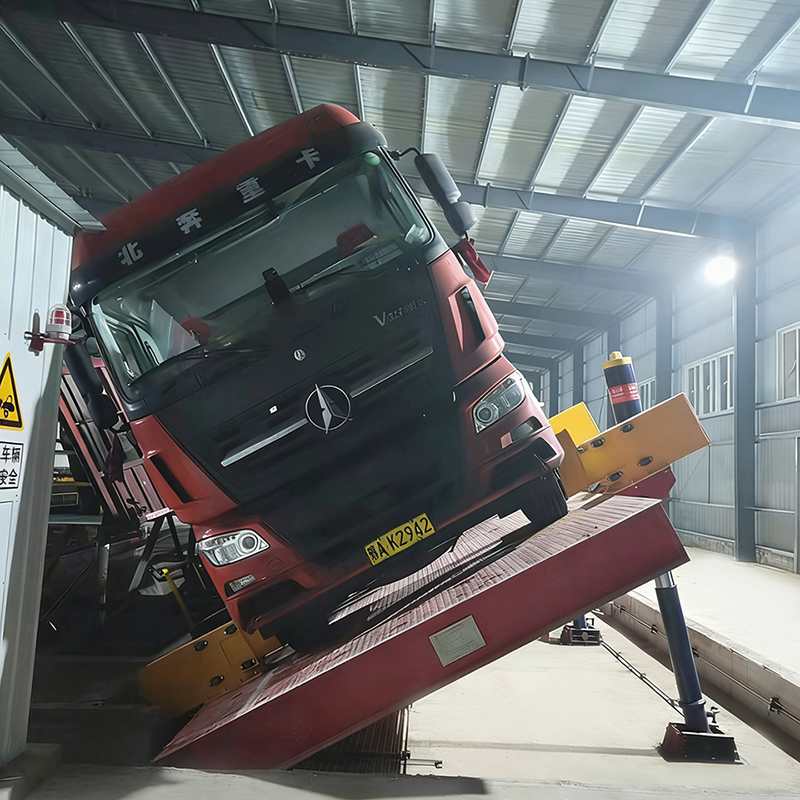

Bočné sklápače, známe aj ako bočné sklápače, vykladajú sypký materiál bočne naklonením plošiny do strán v uhloch 40 až 55 stupňov . To kontrastuje s tradičnými zadnými vyklápačmi, ktoré sa nakláňajú dozadu a vyžadujú značnú dĺžku za jednotkou. Konfigurácia bočného vypúšťania ponúka výrazné výhody využitie priestoru, riadenie toku materiálu a prevádzková flexibilita najmä v zariadeniach s obmedzeným usporiadaním alebo viacerými miestami vypúšťania.

Priemyselné údaje z roku 2025 naznačujú, že zariadenia prechádzajú zo zadných na sklápače s bočným otáčaním úspora miesta 35 až 50 percent pre rovnakú vykladaciu kapacitu. okrem toho únik materiálu sa zníži približne o 40 až 60 percent kvôli lepšej kontrole trajektórie výboja.

(1) Kľúčové konštrukčné rozdiely

• Smer vypúšťania – Bočný sklápač: bočný; Zadný sklápač: pozdĺžny za agregátom.
• Stopa zariadenia – Bočný sklápač: vyžaduje šírku, ale minimálnu dĺžku; Zadný sklápač: vyžaduje predĺženú dĺžku.
• Polohovanie zásobníka – Bočný sklápač: zásobník vedľa; Zadný sklápač: zásobník za plošinou.
• Manévrovateľnosť kamióna – Bočný sklápač: jazda v priamom smere; Zadný sklápač: vyžaduje cúvanie alebo otáčanie.

Príklad z operácií: Cementáreň s obmedzenou dostupnou dĺžkou prestavaná zo zadných vyklápačov na jednotky s bočným otáčaním a zvýšenou kapacitou vykládky z 35 kamiónov za zmenu na 58 kamiónov za zmenu pri použití rovnakej pôdorysnej plochy budovy.

2. Výhody efektívnosti priestoru a rozloženia

Najvýznamnejšou výhodou bočných vyklápačov je ich schopnosť pracovať v stiesnených priestoroch, kde nie je možné umiestniť zadné vyklápače. Vyžaduje si typickú inštaláciu zadného sklápača Dĺžka 25 až 35 metrov pre nástupište, nájazd a výstup. Vyžaduje sa iba inštalácia s bočným otočením Dĺžka 12 až 18 metrov pričom je potrebná dodatočná šírka 6 až 8 metrov na výtlačnej strane.

(2) Porovnanie požiadaviek na priestor – vodorovný stĺpcový graf

Úspora miesta umožňuje inštaláciu sklápačov s bočným otáčaním existujúce budovy s obmedzenou dĺžkou alebo na vonkajších miestach, kde existujú obmedzenia týkajúce sa nehnuteľností. Niektoré zariadenia úspešne nainštalovali jednotky s bočným otáčaním vnútri existujúcich nakladacích priestorov bez rozšírenia konštrukcie budovy.

(3) Porovnanie manévrovateľnosti nákladného vozidla – vizualizácia vývojového diagramu

Zjednodušený spôsob jazdy bočných vyklápačov eliminuje cúvacie manévre a viacnásobné pokusy o premiestnenie . Tým sa skracuje čas cyklu nákladného vozidla 20 až 30 sekúnd na vozidlo a výrazne znižuje riziko nehôd pri cúvaní.

3. Prevádzková efektívnosť a výhody materiálového toku

(4) Trend efektívnosti vykládky – čiarový graf

Čiarový graf ukazuje typické zvýšenie produktivity po prestavbe na sklápače s bočným otáčaním. Zariadenia bežne dosahujú O 60 až 70 percent vyššia priepustnosť do 10 mesiacov, keď si operátori osvoja jednoduchší spôsob jazdy a skrátené časy cyklov.

(5) Porovnanie úniku materiálu – vizualizácia meradla

(6) Porovnávací radar – bočné otáčanie verzus zadný sklápač

Radarová tabuľka ukazuje, v čom vynikajú bočné sklápače efektívnosť priestoru, zadržiavanie materiálu a manévrovateľnosť nákladných vozidiel . Najpodstatnejšie vylepšenia sú zvyčajne viditeľné v zariadeniach s obmedzeným usporiadaním, kde nie je možné optimálne umiestniť zadné sklápače.

(7) Tabuľka komparatívnych výhod

V tabuľke sú zhrnuté kľúčové rozdiely vo výkonnosti. Bočné sklápače dôsledne poskytujú lepšie využitie priestoru, jednoduchšie manévre nákladných vozidiel a nižšie úniky materiálu , vďaka čomu sú obzvlášť vhodné pre zariadenia s obmedzenou dĺžkou alebo viacerými miestami vypúšťania.

4. Riešenia sklápača s bočným otáčaním od inteligentného zariadenia Jiangsu Zhengding

Jiangsu Zhengding Intelligent Equipment Co., Ltd. je národný high-tech podnik zaoberajúci sa predovšetkým výskumom, vývojom a výrobou inteligentných logistických zariadení. Dokáže poskytnúť systematické riešenia pre automatické nakladanie a vykladanie automobilov a kontajnerov pre zákazníkov v rôznych odvetviach.

Spoločnosť bezvýhradne poskytuje užívateľom rôzne typy automatických nakladacích a vykladacích zariadení ako sú zadné sklápače, bočné sklápače, nakladacie zariadenia do áut, preklápače kontajnerov atď.. Patrí medzi spoločnosti s relatívne kompletným sortimentom automatických nakladacích a vykladacích zariadení pre autá a kontajnery v Číne. Výrobky sú široko používané v oceliarskom, chemickom, cementárskom, uhoľnom, obilnom, ropnom a potravinárskom priemysle a vyvážajú sa do Japonska, Brazílie, Egypta, Pakistanu, Indie, na Stredný východ a do krajín juhovýchodnej Ázie. Medzi nimi je na vedúcej pozícii v Číne ročný objem predaja a technický výkon automatických nakladacích a vykladacích zariadení pre automobily. Medzi typických medzinárodných používateľov patria Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group, Saint-Gobain Group atď.

Funkcia sklápačov Zhengding s bočným otáčaním nízkoprofilové platformy, optimalizované hydraulické systémy a modulárne konštrukcie ktoré vyhovujú rôznym veľkostiam nákladných vozidiel a výškam vykládky. Inžiniersky tím spoločnosti poskytuje posúdenie miesta na určenie optimálnej konfigurácie sklápača na základe dostupného priestoru a požiadaviek na tok materiálu.

5. Často kladené otázky

Q1: Zvládnu bočné sklápače rovnako dobre všetky typy nákladných vozidiel?
A1: Bočné sklápače sa hodia najviac nákladné autá s pevným rámom a sklápacie prívesy s celkovou hmotnosťou vozidla do 80 metrických ton. Kĺbové vozidlá s pevnými bočnicami však môžu vyžadovať dodatočné úvahy o rozstupoch. Šírka plošiny môže byť prispôsobená tak, aby zodpovedala špecifickým rozmerom nákladného vozidla, zvyčajne v rozsahu od 2,5 až 3,5 metra .

Q2: Aký je typický rozdiel v údržbe medzi bočnými a zadnými vyklápačmi?
A2: Bočné sklápače majú vo všeobecnosti porovnateľných alebo menej pohyblivých častí než zadné sklápače. Usporiadanie hydraulického valca je podobné, ale jednotky s bočným otáčaním často majú ľahší prístup k opotrebovaným komponentom pretože mechanizmus je umiestnený na úrovni plošiny a nie pod ňou. Ročná údržba zvyčajne vyžaduje 40 až 60 hodín pre oba typy.

Otázka 3: Môžu byť sklápače s bočným otáčaním inštalované vonku bez stavebného krytu?
A3: Áno, sklápače s bočným otáčaním sú určené pre vonkajšia inštalácia s vhodnou ochranou proti poveternostným vplyvom pre hydraulické pohonné jednotky a ovládacie panely. Plošina a hydraulické komponenty sú vyrobené s nátermi odolnými voči korózii. Vonkajšie inštalácie zvyčajne zahŕňajú sledovanie rýchlosti vetra a funkcie automatického vypnutia pre bezpečnosť operátora počas nepriaznivých poveternostných podmienok.
